圆锥交叉滚子轴承介绍：

高精密圆锥交叉滚子轴承专门为承受轴-径向复合载荷的高精度应用而设计，滚子在滚道中十字交叉排列的设计，能使轴承可同时承受轴向、径向载荷，以及翻转扭矩。具有高精度、高刚性和高转速，特别适合于立车转台、分度工作台、测量工具和医疗设备，精度等级有P5、P4和P2，以满足客户不同的使用需求。这种轴承的横截面比较小（轴承较薄）但其刚性很高，因此1个轴承完全可以替代传统的2个或3个轴承的排列方式。

圆锥交叉滚子轴承特点：

1.高精密圆锥交叉滚子轴承专门为承受轴-径向复合载荷的高精度应用而设计，具有高精度、高刚性和高转速等特点。

轴承由外环、分开的内环和十字交叉的圆锥滚子组成，滚子被塑料的间隔片分开。

2.圆锥滚子在滚道中十字交叉排列的设计，能使轴承可同时承受轴向、径向载荷，以及翻转扭矩。

3.圆锥滚子可以有效地减少轴承在高速转动时滚道内外圈的线速度差，防止滚子和滚道接触面的相对滑动，从而降低滚子和滚道间的摩擦和发热量，最终使得轴承的寿命增加。

4.轴承的润滑是通过两片内环间的凹槽来实现，此类轴承的设计是假设在内环固定、外环转动的工况下使用的。

5.轴承交货时是分体的，客户使用时需自行装配，轴承外环和下内环与配合件过盈配合，装配完成之后再根据具体需求对轴承做一定的预压，以保证轴承的无间隙运转和高旋转精度。

6.轴承采用高品质的轴承钢和热处理工艺，以达到最理想的硬度。外环上的吊装孔使得轴承的搬运、安装和装配等操作简便。

规格型号：

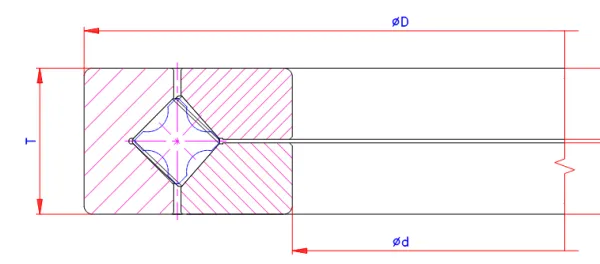

	规格型号		公称尺寸			额定载荷
序号	对应Timken型号	对应PSL型号	内径d/mm	外径D/mm	厚度T/mm	轴向动载/KN	径向动载/KN
1	XR496051	/	203.2	279.4	31.75
2	XR678052	PSL912-309A	330.2	457.2	63.5	138	113
3	XR766051	PSL912-308A	457.2	609.6	63.5	199	163
4	XR820060	PSL912-304A	580	760	80	297	243
5	XR855053	PSL912-305A	685.8	914.4	79.375	368	295
6	XR882055	PSL912-306A	901.7	1117.6	82.55	432	353
7	XR889058	PSL912-307A	1028.7	1327.15	114.3	596	487
8	/	PSL912-303A	1270	1524	95.25	568	460
9	XR897051	PSL912-312A	1549.4	1828.8	101.6	715	582
10	/	PSL912-310A	1879.6	2197.1	101.6	752	613
