交叉滚子轴承
交叉滚子轴承
RA 型 外图分体内圈整体结构，属于轻薄紧凑系列，将外形尺寸极度减小，适用安装空间狭小。需要轻薄紧凑设计的场合。

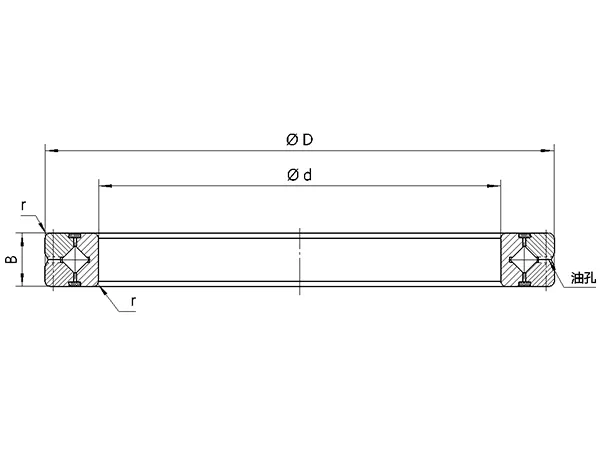

RA型（薄壁型，外圈分体、内圈整体结构）
RA 型 外图分体内圈整体结构，属于轻薄紧凑系列，将外形尺寸极度减小，适用安装空间狭小。需要轻薄紧凑设计的场合。
RA型（薄壁型，外圈分体、内圈整体结构）
单位：mm
型号
主要尺寸
轴肩尺寸
基本额定载荷
质量
（径向）
内径
外径
高度
倒角
Cr
Cor
d
D
B
rmin
ds
Dh
kN
kN
kg
RA 5008
50
66
8
0.5
53.5
60.5
5.1
7.19
0.08
RA 6008
60
76
8
0.5
63.5
70.5
5.68
8.68
0.09
RA 7008
70
86
8
0.5
73.5
80.5
5.98
9.8
0.1
RA 8008
80
96
8
0.5
83.5
90.5
6.37
11.3
0.11
RA 9008
90
106
8
0.5
93.5
100.5
6.76
12.4
0.12
RA 10008
100
116
8
0.5
103.5
110.5
7.15
13.9
0.14
RA 11008
110
126
8
0.5
113.5
120.5
7.45
15
0.15
RA 12008
120
136
8
0.5
123.5
130.5
7.84
16.5
0.17
RA 13008
130
146
8
0.5
133.5
140.5
7.94
17.6
0.18
RA 14008
140
156
8
0.5
143.5
150.5
8.33
19.1
0.19
RA 15008
150
166
8
0.5
153.5
160.5
8.82
20.6
0.2
RA 16013
160
186
13
0.8
165
179
23.3
44.9
0.59
RA 17013
170
196
13
0.8
175
189
23.5
46.5
0.64
RA 18013
180
206
13
0.8
185
199
24.5
49.8
0.68
RA 19013
190
216
13
0.8
195
209
24.9
51.5
0.69
RA 20013
200
226
13
0.8
205
219
25.8
54.7
0.71
RA交叉滚子轴承内圈旋转精度
|
|
|
|
单位μm |
|
内径尺寸（d）mm |
内圈径向跳动和轴向动 |
||
|
超过 |
到 |
|
|
|
40 |
65 |
13 |
|
|
65 |
80 |
15 |
|
|
80 |
100 |
15 |
|
|
100 |
120 |
20 |
|
|
120 |
140 |
25 |
|
|
140 |
180 |
25 |
|
|
180 |
200 |
30 |
|
