首页交叉滚子轴承RB型交叉滚子轴承

RB型交叉滚子轴承

RB型外圈分体内圈整体结构，适合于对内圈旋转精度有要求的场合

RB型（外圈分体、内圈整体结构）

联系我们

产品详情

RB型外圈分体内圈整体结构，适合于对内圈旋转精度有要求的场合

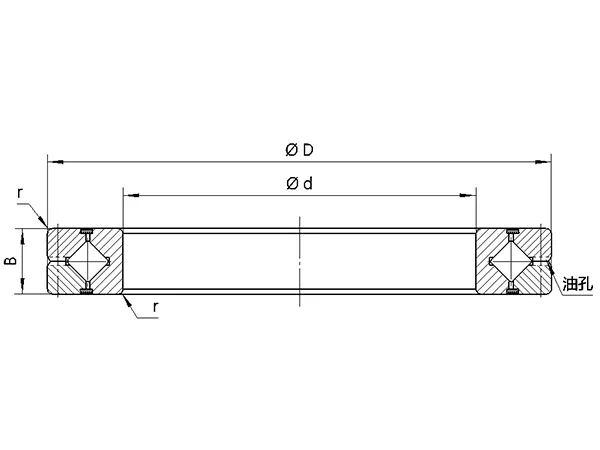

RB型（外圈分体、内圈整体结构）

								单位：mm

型号	主要尺寸				轴肩尺寸		基本额定载荷		质量
	主要尺寸				轴肩尺寸		（径向）		质量
	内径	外径	高度	倒角	轴肩尺寸		C_r	C_or
	内径	外径	高度	倒角	轴肩尺寸		C_r	C_or
	d	D	B	r_min	d_s	D_h	kN	kN	kg
RB 3010	30	55	10	0.6	37	47	7.35	8.36	0.12
RB 3510	35	60	10	0.6	41	51.5	7.64	9.12	0.13
RB 4010	40	65	10	0.6	47.5	57.5	8.33	10.6	0.16
RB 4510	45	70	10	0.6	51	61.5	8.62	11.3	0.17
RB 5013	50	80	13	0.6	57.4	72	16.7	20.9	0.27
RB 6013	60	90	13	0.6	68	82	18	24.3	0.3
RB 7013	70	100	13	0.6	78	92	19.4	27.7	0.35
RB 8016	80	120	16	0.6	91	111	30.1	42.1	0.7
RB 9016	90	130	16	1	98	118	31.4	45.3	0.75
RB 10016	100	140	16	1	109	129	31.7	48.6	0.83
RB 10020	100	150	20	1	113	133	33.1	50.9	1.45
RB 11012	110	135	12	0.6	117	127	12.5	24.1	0.4
RB 11015		145	15	0.6	122	136	23.7	41.5	0.75
RB 11020		160	20	1	120	143	34	54	1.56
RB 12016	120	150	16	0.6	127	141	24.2	43.2	0.72
RB 12025	120	180	25	1.5	133	164	66.9	100	2.62
RB 13015	130	160	15	0.6	137	152	25	46.7	0.72
RB 13025	130	190	25	1.5	143	174	69.5	107	2.82
RB 14016	140	175	16	1	147	162	25.9	50.1	1
RB 14025	140	200	25	1.5	154	185	74.8	121	2.96
RB 15013	150	180	13	0.6	157	172	27	53.5	0.68
RB 15025		210	25	1.5	164	194	76.8	128	3.16
RB 15030		230	30	1.5	173	211	100	156	5.3
RB 16025	160	220	25	1.5	173	204	81.7	135	3.14
RB 17020	170	220	20	1.5	184	198	29	62.1	2.21

								单位：mm
型号	主要尺寸				轴肩尺寸		基本额定载荷		质量
	主要尺寸				轴肩尺寸		（径向）		质量
	内径	外径	高度	倒角	轴肩尺寸		C_r	C_or
	内径	外径	高度	倒角	轴肩尺寸		C_r	C_or
	d	D	B	r_min	d_s	D_h	kN	kN	kg
RB 18025	180	240	25	1.5	195	225	84	143	3.44
RB 19025	190	240	25	1	202	222	41.7	82.9	2.99
RB 20025	200	260	25	2	215	245	84.2	157	4
RB 20030		280	30	2	221	258	114	200	6.7
RB 20035		295	35	2	225	270	151	252	9.6
RB 22025	220	280	25	2	235	265	92.3	171	4.1
RB 24025	240	300	25	2.5	256	281	68.3	145	4.5
RB 25025	250	310	25	2.5	265	290	69.3	150	5
RB 25030		330	30	2.5	269	306	126	244	8.1
RB 25040		355	40	2.5	275	326	195	348	14.8
RB 30025	300	360	25	2.5	315	340	76.3	178	5.9
RB 30035		395	35	2.5	322	368	183	367	13.4
RB 30040		405	40	2.5	326	377	212	409	17.2
RB 35020	350	400	20	2.5	363	383	54.1	143	3.9
RB 40035	400	480	35	2.5	422	459	156	370	14.5
RB 40040	400	510	40	2.5	428	479	241	531	23.5
RB 45025	450	500	25	1	464	484	61.7	182	6.6
RB 50025	500	550	25	1	514	534	65.5	201	7.3
RB 50040		600	40	2.5	526	572	239	607	26
RB 50050		625	50	2.5	536	587	267	653	41.7
RB 60040	600	700	40	3	627	673	264	721	29
RB 70045	700	815	45	3	731	777	281	836	46
RB 80070	800	950	70	4	836	900	468	1330	105
RB 90070	900	1050	70	4	937	1001	494	1490	120
RB 1000110	1000	1250	110	5	1057	1171	1220	3220	360
RB 1250110	1250	1500	110	5	1308	1423	1350	3970	440

RB型交叉滚子轴承内圈旋转精度表

					单位μm
内径尺寸（d）mm		内圈径向跳动和轴向跳动
超过	到	P0级	P6级	P5级	P4级	P2级
18	30	13	8	4	3	2.5
30	50	15	10	5	4	2.5
50	80	20	10	5	4	2.5
80	120	25	13	6	5	2.5
120	150	30	18	8	6	2. 5
150	180	30	18	8	6	5
180	250	40	20	10	8	5
250	315	50	25	13	10	—
315	400	60	30	15	12	—
400	500	65	35	18	14	—
500	630	70	40	20	16	—
630	800	80	—	—	—	—
800	1000	90	—	—	—	—
1000	1250	100	—	—	—	—

注：表中轴承内径的精度等级无数值表示的型号,低精度级也适用最高数值。
