机器人谐波轴承安装注意事项

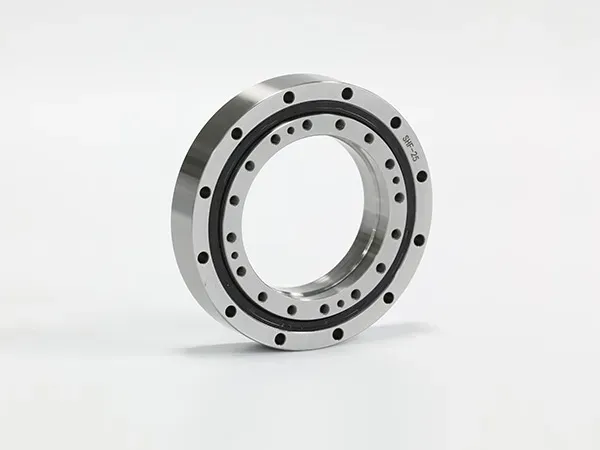

  机器人谐波轴承凭借大传动比、小体积、低回差的优势，广泛应用于六轴机器人、协作机器人等设备。其 “柔性轮 + 刚轮 + 波发生器” 的特殊结构对安装精度要求高，任何细微偏差都可能导致传动误差加大、寿命缩短，需把控以下安装要点。

  一、安装前：严控清洁与零件检测

  谐波轴承对杂质敏感，安装前需做好两项核心准备：一是超洁净处理，需在 Class 1000 无尘环境下操作，用异丙醇或专用清洗剂擦拭柔性轮、刚轮内齿面及波发生器凸轮面，去除出厂防锈油与微尘，禁止使用棉质抹布（易残留纤维），建议用无尘聚酯布；二是零件完整性检测，通过放大镜（10-20 倍）检查柔性轮壁厚是否均匀（偏差需≤0.01mm）、齿面有无磕碰或毛刺，刚轮内齿与柔性轮外齿的啮合面需无锈蚀，波发生器轴承滚动体需转动灵活无卡滞，发现任何缺立即更换，避免装配后引发齿面磨损。

  二、核心装配：控制啮合与同轴度

  谐波轴承的装配精度直接决定机器人关节精度，需把控三点：其一，波发生器与电机轴的同轴度控制，将波发生器压装至电机轴时，需用千分表（精度 0.001mm）检测径向跳动，确保同轴度≤0.005mm，压装力需通过压力机均匀施加（施力范围 5-15kN，根据轴承型号确定），禁止敲击，防止波发生器凸轮变形；其二，柔性轮与刚轮的啮合间隙调整，装配时需保证柔性轮在波发生器作用下与刚轮内齿全齿啮合，用塞尺检测齿侧间隙，通常控制在 0.002-0.005mm（根据机器人负载确定），间隙过大易导致传动回差超标，过小则会加剧齿面摩擦发热；其三，刚轮固定精度，刚轮与机器人关节座的安装面需保证平面度≤0.003mm/m，用扭矩扳手对称紧固固定螺栓（扭矩偏差≤±2%），避免刚轮受力不均导致内齿变形，影响啮合精度。

  三、装配力控制：避免柔性轮损伤

  柔性轮作为谐波轴承的薄弱部件（壁厚通常仅 0.5-2mm），装配时需严格控制外力：一是压装路径，安装柔性轮时需保证其轴线与刚轮轴线平行，压装力需作用于柔性轮的刚性端（非齿面区域），禁止直接按压齿面，防止齿部塑性变形；二是工具适配，需使用专用定位夹具固定柔性轮，夹具接触面需粘贴硅胶垫（厚度 0.5mm），避免夹具划伤柔性轮表面；三是禁止过度形变，压装过程中需实时监测柔性轮的形变量，通过位移传感器确保径向形变不超过设计值的 1.2 倍（通常≤0.1mm），防止柔性轮产生变形。

  四、润滑与密封：保障长期稳定运行

  针对机器人关节的密闭性与低摩擦需求，润滑与密封需注意：一是润滑脂选型，需选用低粘度、高抗磨的聚脲基润滑脂（如 ISO VG 220 等级），禁止使用普通锂基脂（易产生油泥），填充量控制在轴承内部空间的 1/3-1/4（过多易导致搅拌发热），且需均匀涂抹于齿面与波发生器轴承滚道；二是密封防护，若机器人工作环境存在粉尘或湿气，需在刚轮与柔性轮的配合处加装 PTFE 材质的防尘密封圈，密封圈压缩量控制在 0.1-0.2mm，避免过紧导致摩擦阻力加大。

  五、安装后：高精度检测与调试

  安装完成后需通过三项关键检测：一是手动调试，手动转动电机轴，感受传动阻力均匀性，无明显卡滞或顿挫感，转动扭矩波动需≤5%；二是精度检测，用激光干涉仪测量关节的传动回差，要求回差≤1 弧分，同时检测重复定位精度，确保符合机器人设计标准；三是空载试运行，在额定转速的 1/2 工况下空载运行 1 小时，检测轴承温升，温度需≤35℃（环境温度以上），且无异常异响。

  综上，机器人谐波轴承安装需秉持 “超洁净、高精度、轻负载” 原则，聚焦柔性轮保护与啮合精度控制，每个环节均需借助工具监测，才能充分发挥其传动优势，保障机器人关节的长期稳定与高精度运行。
