交叉滚子轴承安装关键注意事项分享

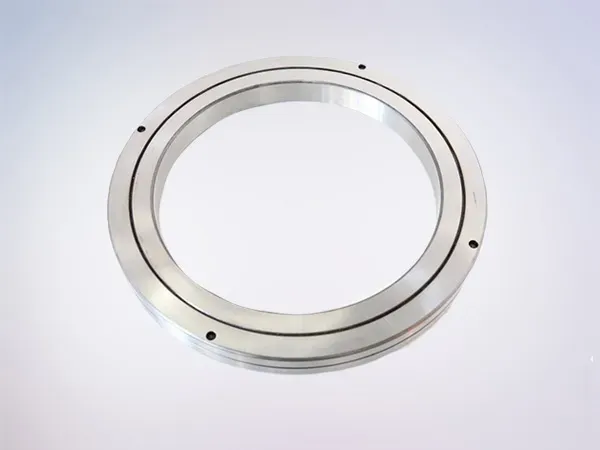

  交叉滚子轴承凭借滚动体交叉排列的结构优势，具备高刚性、高精度、低摩擦扭矩的特点，广泛应用于数控机床回转台、机器人关节、检测设备等场景。其安装质量直接决定设备定位精度与运行稳定性，需把控以下核心注意事项。

  一、安装前：严控清洁与检查

  交叉滚子轴承对杂质敏感，微小颗粒进入滚道便可能造成划痕甚至卡死。安装前需做好三项准备：一是轴承清洁，需用无水乙醇或专用脱脂剂擦拭轴承内外圈、滚道及滚动体，去除出厂防锈油，禁止使用棉布（易残留纤维），建议选用无尘纸；二是外观检查，通过强光照射观察滚道是否有麻点、锈蚀，滚动体是否圆润无缺损，密封圈（若有）是否完好，发现缺陷需立即更换；三是工具准备，需配备扭矩扳手（精度 ±3%）、百分表（量程 0-10mm，精度 0.01mm）、无尘手套及专用安装夹具，禁止使用锤子、撬棍等易损伤轴承的工具。

  二、安装面：保障精度与贴合

  安装面的精度直接影响轴承受力均匀性。需满足两项核心要求：一是平面度，设备底座及轴承安装面的平面度误差应≤0.05mm/m，可通过平尺配合塞尺检测，超差需通过研磨修正；二是表面质量，安装面粗糙度需控制在 Ra≤0.4μm，且无毛刺、飞边及凹坑，可用细砂纸（800 目以上）轻轻打磨边缘，再用压缩空气（需经过滤）吹净表面杂质。此外，安装面与轴承的贴合面积需≥90%，避免因局部悬空导致应力集中，安装前可在接触面均匀涂抹薄层防锈油（非润滑脂），增强贴合度。

  三、定位与紧固：避免偏差与过载

  交叉滚子轴承安装需定位并规范紧固：其一，同轴度控制，轴承内圈与设备回转轴的同轴度偏差应≤0.02mm，可将百分表固定在轴端，表头抵靠轴承内圈端面，转动轴体检测跳动量，超差需调整轴的安装位置；其二，螺栓紧固，需按对角线对称顺序分次拧紧连接螺栓，每次拧紧扭矩递增至设计值的 1/3、2/3，最终达到规定扭矩（具体值需参考轴承手册，如 φ12 螺栓通常为 35-40N・m），且每个螺栓的拧紧扭矩偏差需≤±3%，防止局部过紧导致轴承变形；其三，禁止强制安装，若轴承安装阻力过大，不得强行压装，需检查安装面是否有杂质或同轴度是否超差，避免滚动体与滚道产生塑性变形。

  四、游隙调整：匹配工况需求

  交叉滚子轴承的游隙直接影响运行精度与寿命，需根据设备工况调整：对于外圈分离式结构，可通过增减内外圈之间的调整垫片厚度来控制径向游隙，垫片厚度偏差需≤0.005mm，通常设备游隙控制在 0.005-0.01mm；对于一体化结构，需通过均匀拧紧轴承端盖螺栓调整游隙，每拧紧 10° 需用百分表检测轴承径向窜动量，直至达到设计游隙值。调整后需手动转动轴承，确保无卡滞感，转动扭矩波动应≤10%。

  五、安装后：强化检测与防护

  安装完成后需进行两项关键检测：一是空载试运转，手动转动轴承 3-5 圈，应无异响、卡滞，随后进行 1 小时空载运转（转速为额定转速的 1/4），检测轴承温升，最高温度应≤40℃，且温度分布均匀；二是精度检测，通过激光干涉仪检测设备回转精度，确保定位误差≤0.003mm/360°。此外，需及时补充润滑脂（选用锂基润滑脂或专用润滑脂，填充量为轴承内部空间的 1/3-1/2），并在轴承外圈端面涂抹防锈漆，避免环境腐蚀。

  综上，交叉滚子轴承安装需秉持 “高精度、无杂质、稳受力” 原则，从清洁、定位到调整的每个环节都需精细化操作，才能充分发挥其高精度特性，保障设备长期稳定运行。
